合同金額：4904萬元
建筑面積：1014平方米
項目概述：

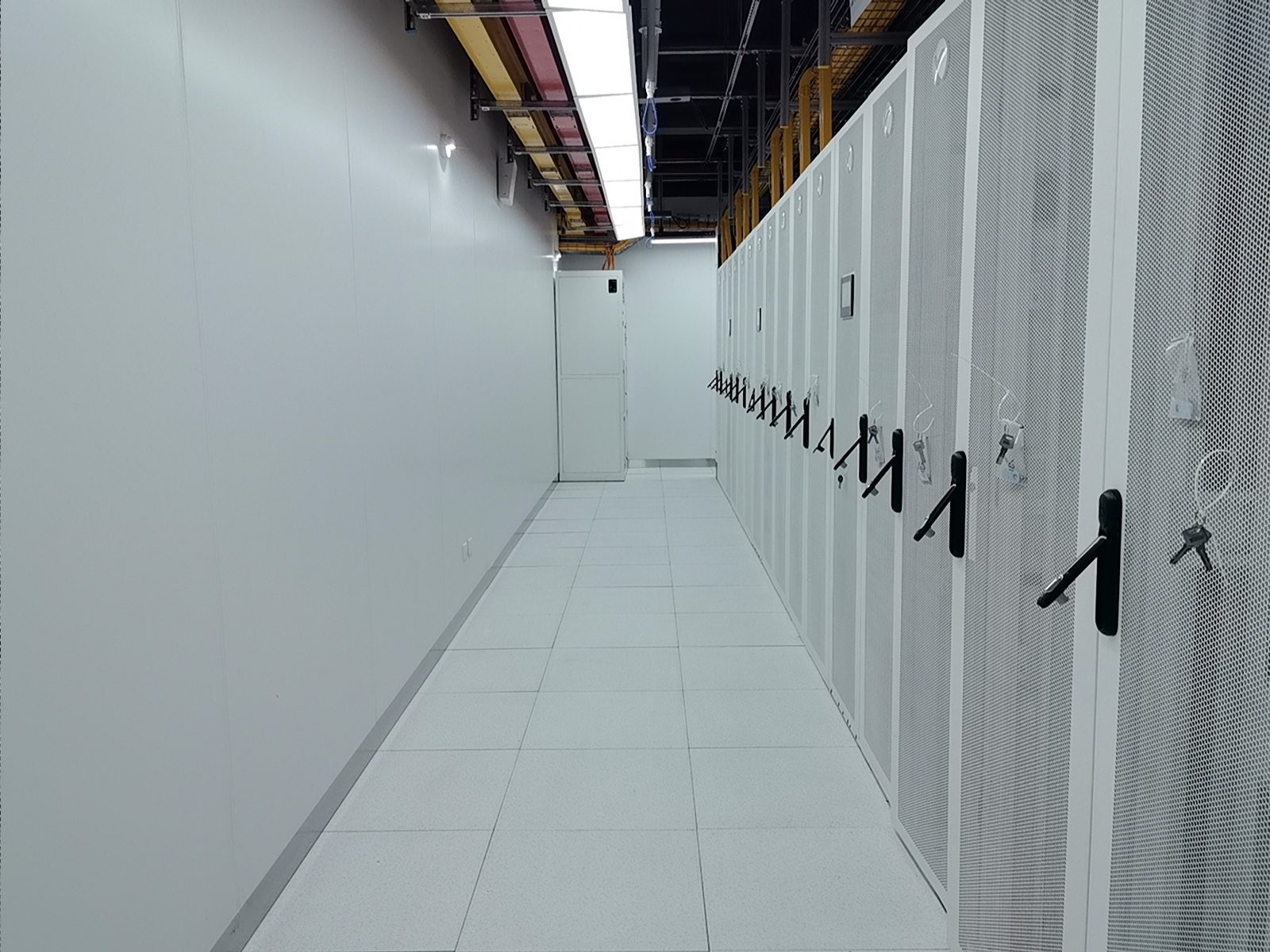

位于廣州市海珠區廣東電網生產調度中心3號樓二至四層的仿真測試機房項目，建筑面積為1014平方米。該項目合同總金額為4904萬元，分為三個標段進行。項目裝修工程已于2024年4月30日啟動；供配電及智能化專業工程則于2024年7月24日開工。建筑層高介于5至5.5米之間，樓板承重能力不小于1000至1600公斤每平方米。仿真測試機房包括三個主要機房、兩個電源室以及兩個電池室。中心機房的UPS系統采用2N冗余配置；IT機柜總數達到228臺，每臺機柜均配備雙路供電，并由雙路UPS供電提供保障，蓄電池配置確保1小時的后備電力。機房還配備了來自不同變電站的雙路市電輸入。精密空調系統則采用“市電+UPS電源，兩路末端互投”的配電方案。
亮點與價值：

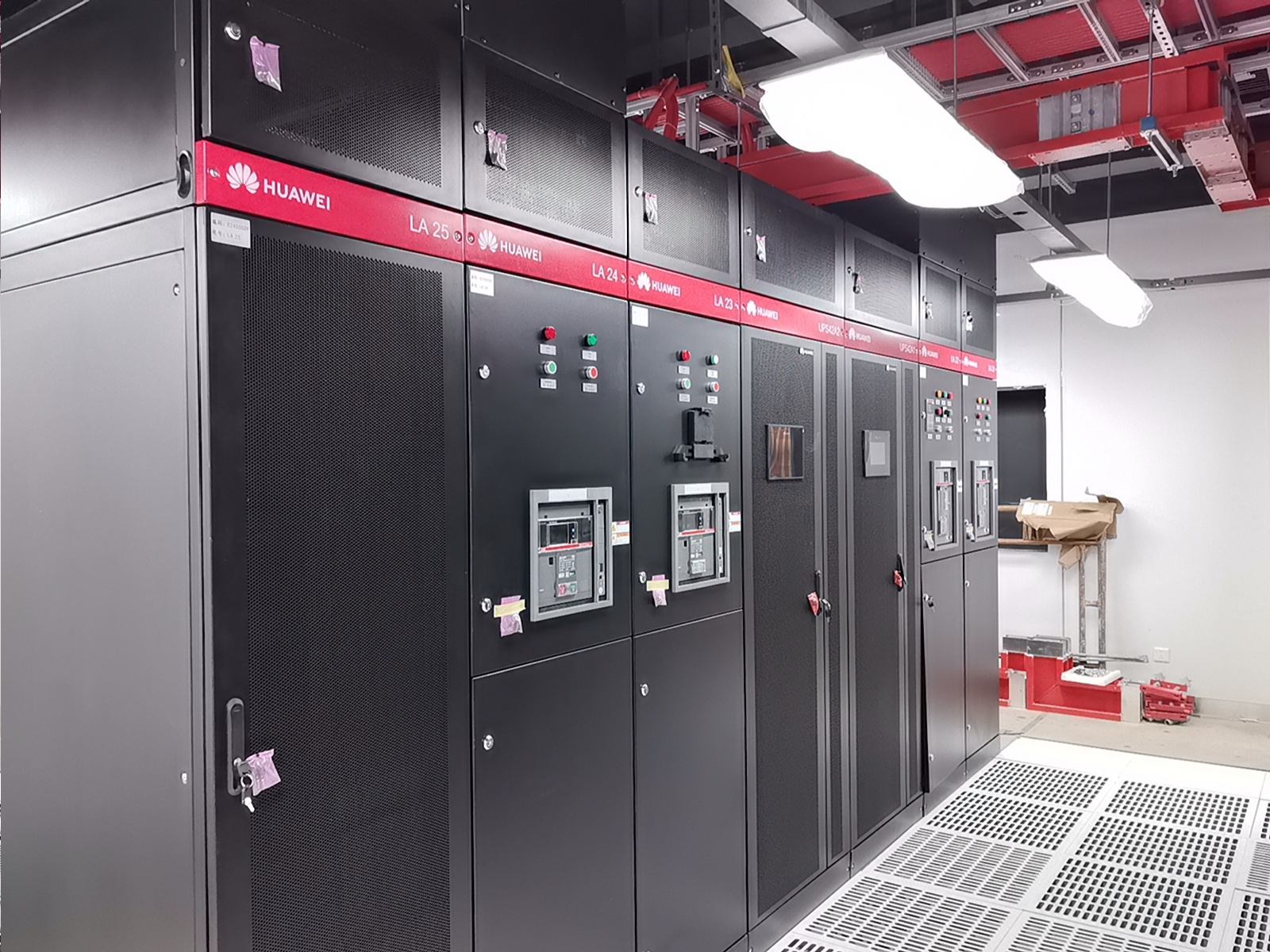

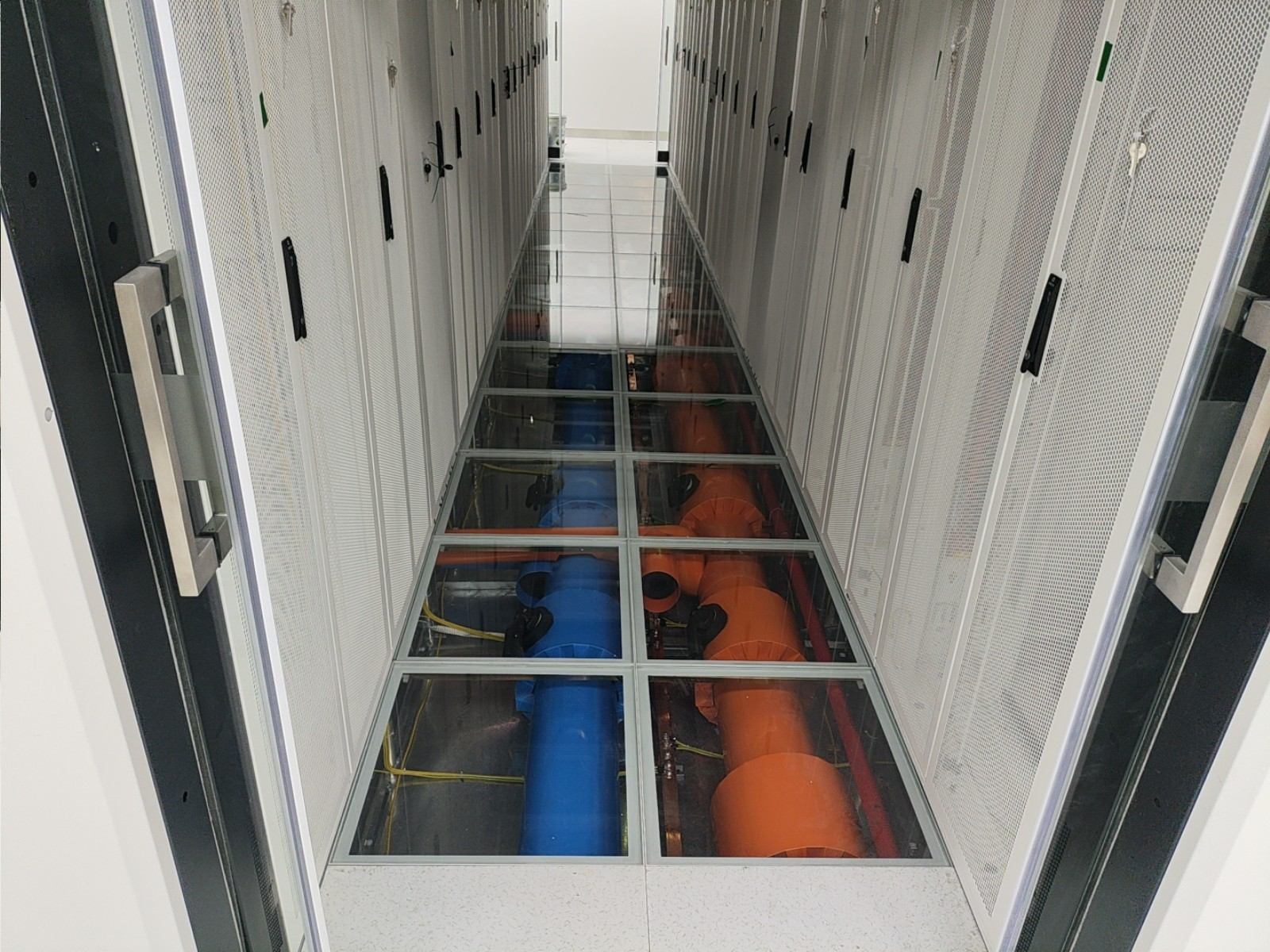

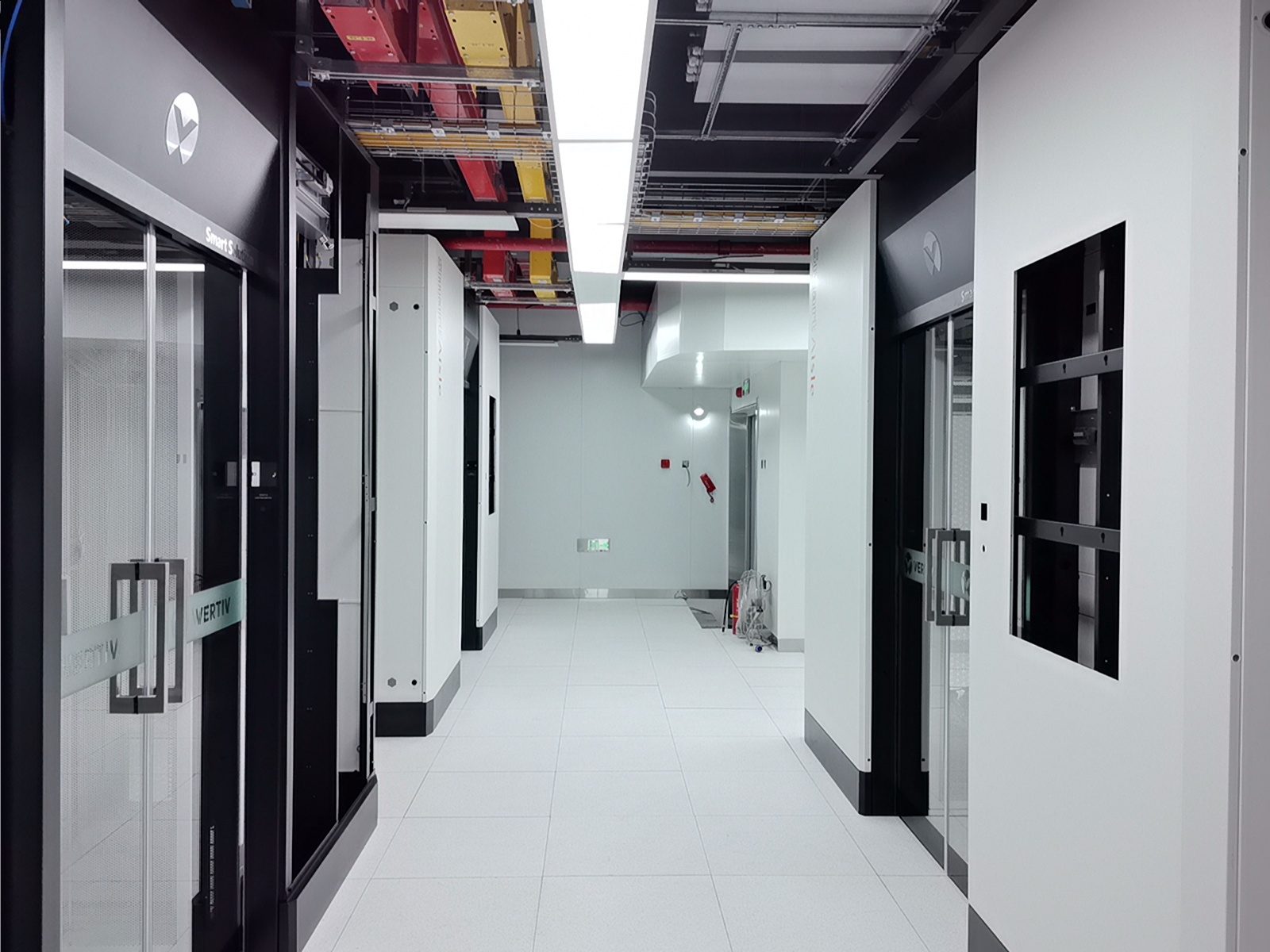

通過部署華為一體化模塊化UPS，我們實現了設備空間占用的顯著節約、連接線纜的減少以及系統可靠性的提升。維諦品牌的微模塊成套系統，包括機柜、精密空調、動環監控和電池監控等組件，不僅系統集成度高，而且可靠性強，其軟件平臺的開發響應也十分及時。西門子的密集母線和智能小母線系統，集成了母線測溫和在線監控功能，進一步增強了系統的可靠性。封閉熱通道的設計，確保了系統擁有充足的冷量儲備，從而提高了容災能力。封閉通道的玻璃觀察地板和內部管道的PVC彩殼包覆，不僅保證了整體風格的統一和協調，還提升了美觀度。仿真測試機房3，一個280平方米的屏蔽機房，其頂面殼體設計為平頂，并且封閉熱通道采用了95吋LED顯示屏整體式移門，極大地提升了觀摩機房的視覺效果。在整體顏色管理方面，我們采用了紅/黃雙色對供配電A/B路、密集母線、智能小母線、電力電纜、PDU外殼等進行區分，確保了清晰醒目。此外，采用彩鋼板墻面和夾心彩鋼板頂面，有效提升了機房的潔凈度和防塵能力。
